INSTALLERA BLACKBOX


Det är många som är förvirrade om vad en blackbox är och hur dom fungerar.
Därför tänkte jag berätta allt ni behöver veta om samtliga modeller.

Det finns flera olika modeller ut av blackbox eller varvtalsbegränsare som är ett annat namn för dom. Det som blackbox gör är att den stryper varvtalet du ställt in när du slår på den.
Hastigheten den stryper i beror på vilket varvtal du ställer in den i. Mera om det kommer sen.

Det finns hittills 4 olika modeller. Den vanliga med switch, Fjärrkontroll styrd. Bromskod styrda . Och även en magnet styrd blackbox.
BLACKBOX MODELLER
OBS *BILD KÄLLA TWOSTROKE. COPYRIGHT

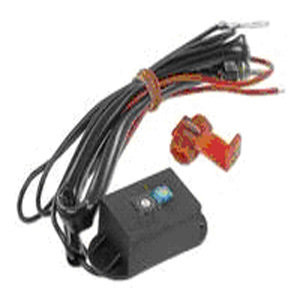

Enkla Switchstyra Blackboxen

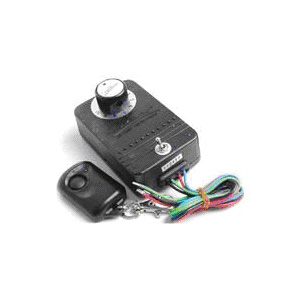

Fjärrstyrda blackboxen

Blackbox med Bromskod

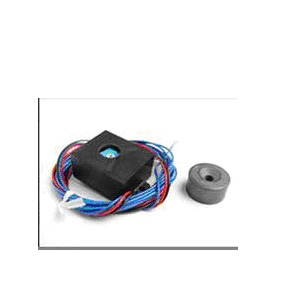

Magnet styrd Blackbox








HUR FUNGERAR MODELLERNA ?

BLACKBOX MED SWITCH
Den switchstyrda har en sladd på ca 35 cm med en switch längst upp som kan vara på ON och OFF läge. Man placerar switchsladden på valfritt ställe. Vid aktivering i mode ON stryper blackboxen till det varvtal/hastighet man ställt in.
Ställen man kan placera switchen
 Styrkåpan
 Nudebaret (vidstyrstammen inuti frontkåpans öppning)
 Byta ut knappar ( som blinkers återslutaren)
 Byta switchen mot tryckknapp med fjäder. Dra in tryckknappen i handtagen. Låt hantagen peta ut lite, Och på det sätter bara trycka på änderna av handtagen
 Undersadeln
 Vidfötterna
 I någon skåra
 LÅT FATASIN FLÖDA



FJÄRRSTYRD BLACKBOX
Den Fjärrstyrda blackboxen fungerar så att efter du kopplat in blackboxen och ställt in varvtalet.Så behöver du bara klicka på knappen på fjärrkontrollen.
Så aktiveras blackboxen och stryper ner varvtalet/hastigheten.

BLACKBOX MED BROMSKOD

Blackbox med bromskod, Fungerar så att efter du installerat din blackbox och ställt in den.
Så får du en bromskod för aktivering tex : Vänster lång, Höger kort, Vänster kort, Höger lång.
Vid inbromsning av bromskoden aktiveras blackboxen och stryper i det angivna varvtals/hastighets läget.

MAGNET STYRDA BLACKBOXEN

Magnet styrda blackboxen är magnetstyrd. Och fungerar att man placerar blackboxen undervalfritt ställe. Som exempel under en kåpa. För aktivera blackboxen har man en magnet som man stryker över kåpan och blackboxen aktiveras i det angivna varvtalet/hastigheten.






INSTALLATION Indelning*pickup cable*


När det gäller största frågan vid installation.
Är det gemensamt med alla modeller att den ska kopplas till CDIN´s pickupcable.

Cdin frågar många vart den sitter. Den brukar oftast sitta runt batteriet. Och är en liten dosa med massa sladdar. Pickup cabeln styr varvtalet. Därför är det den som blackboxen ska kopplas in i.Pick up cabeln ser olika ut för varje märke och modell.
Men här en lista villken färg pcikup cabeln har till olika modeller.

PEUGEOT/HONDA/KYMCO/SANYANG Blå-gul pickup cable

PIAGGIO Röd pciup cable

APRILIA/MBK/YAMAHA/MALAGUTI/MINIRELLI Vit/röd Pickup cable



VIDARE INSTALLATION AV MODELLER

SWITCHSTYRDA BLACKBOX

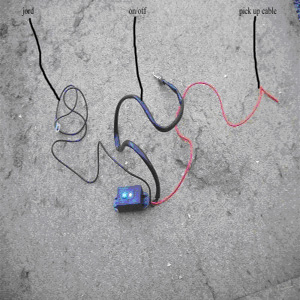

Denna modell består av 3 sladdar. En röd, En svart med rundjord platta. En svart med swich.



Den röda ska kopplas till pickupcabeln. Hur man kopplar den finns det 2 bra olika tips.
Antingen skalar man sladdarna och löder fast den. Men den bästa är att använda en vinkelomkopplare. Då behövs det inte skala då man kan riskera skada sladdarna. Och inga löd erfarenheter behövs och går snabbt. Den svarta sladden med jordplatta är en… Gissa ? Jordningssladd,
Den ska alltså jordas. Det bästa är att skruva fast den under jordsladden som sitter på batteriets - pol. Det går även att bara löda fast den på ramen ett metallfäste skruv eller liknande.

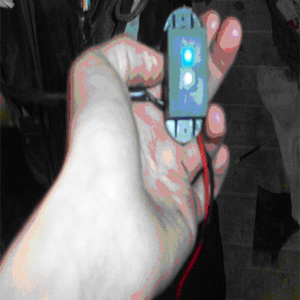

Den andra svarta är switch sladden. den ska du bara dra till ett lämpligt ställe. Använda buntband så den sitter på plats. För att ställa in varvtalet skruvar du på dom 2 hjulen.
Den nedre är för grov inställning den övre för fin.

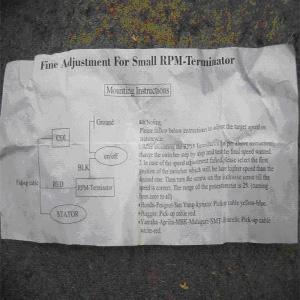

INSTRUKTION/KOPPLINGS SHEMA TILL SWITCH STYRDA BLACKBOXEN




FJÄRRSTYRDA BLACKBOXEN

Den fjärrstyrda blackboxen har 3 sladdar den med. Den bruna är den som ska gå till pickupcabeln.
*OBS*Det som är viktigt nu är att den bruna sladden får inte vara i närheten av tändkabeln eller matarspolen. Det kan skada både mopeden och blackboxen.
Den svarta sladden ska jordas. Jordas gör du bäst genom antingen skruvar fast på batteriets - pol. Eller löda fast på ramen, metallfäste skruv eller liknande .
Den röda ska gå till tändings strömmen. Sladden som styr tändningen.
Så att inte blackboxen ska stängas av när du slår av tändingen.

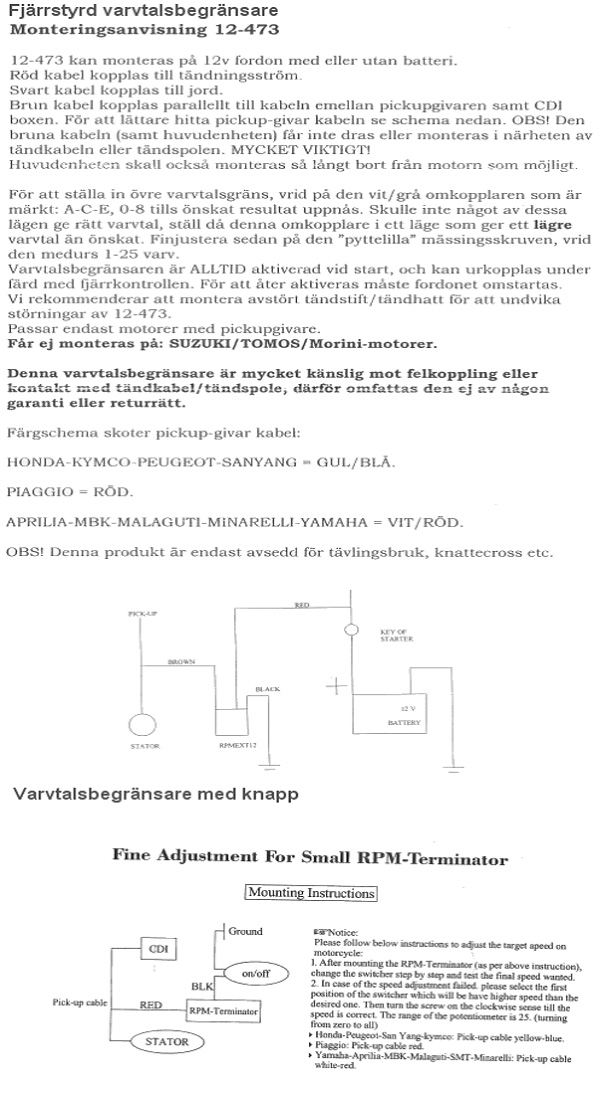

Här en instruktion/kopplingsschema till fjärrstyrda blackboxen.




BLACKBOX MED BROMSKOD

Blackbox med bromskod är det mycket flera sladdar att koppla in.
Den gröna sladden ska kopplas in till pickup kabeln.
Den vita ska till den possetiva sladden till tändningen (den som styr tändnigen)
Den svarta ska jordas. Det gör du bäst genom att antingen skurva fast på batterites - pol.
Eller löda fast på ramen, ett metall fäste eller skruv eller liknande.
Den blåa ska gå till strömsladden till bakljuset som styr bromsljuset.

HAR EN INSTRUKTION OCH KOPPLINGSCHEMA LIGGANDE KOMMER UPP SNART


BLACKBOX MAGNET STYRD

Denna har jag aldrig testat. Och vet tyvärr inte hur den fungerar. Ska leta runt
Om någon vet skicka gärna PM så skriver jag hära.

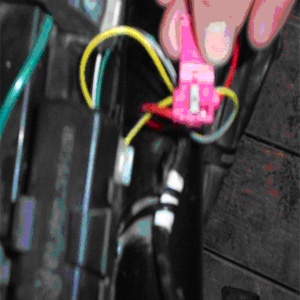

Vinkelomkopplare
Har nämnt att man kan använda vinkelomkopplare i guiden istället för att löda.
Vinkelomkopplare är en kabel sko. Som man drar igenom dom bägge sladdarna sedan trycker man in stiftet som finns i mitten. Stiftet skalar plastenm och går igenom sladdarna. Och leder ström igenom bägge sladdarna.
Vinkelomkopplare kan man köpa hos: Claes Ohlson, Mekonomen, Biltema , Krauta mfl.



OBSERVERA

Om mopeden har en impulskabel:
Svart kabel till jord
Gul kabel till jord
Röd till tändningsspänning (dvs ska bara få ström när moppen är på)
Grön kabel till impulskabeln
Om mopeden har 2 impulskablar:
Svart kabel till jord
Röd till tändningsspänning (dvs ska bara få ström när moppen är på)
Grön kabel till impulskabeln Gul kabel till impulskabel nr2



/Alexander Parling
