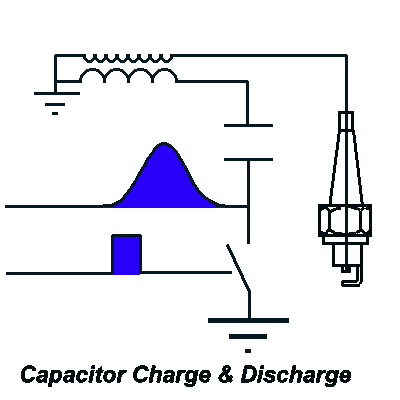

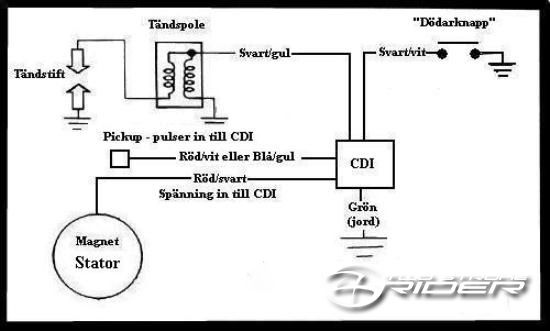

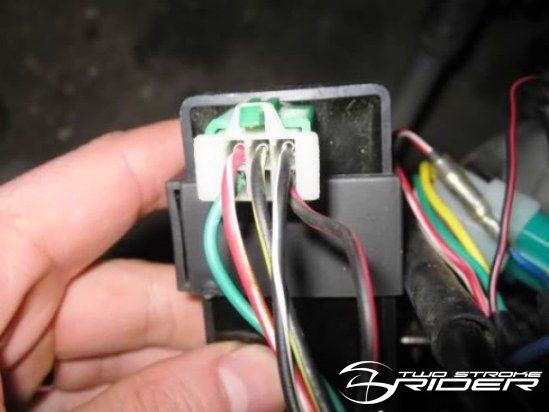

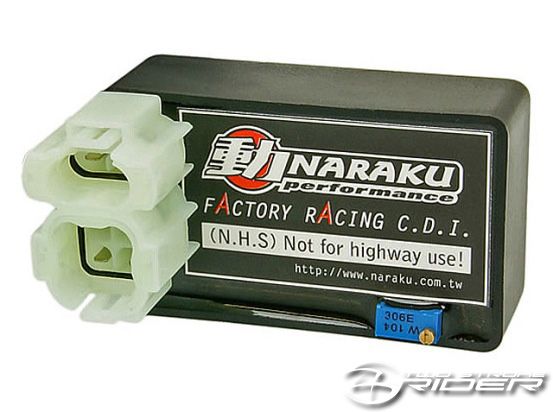

Hur fungerar en tändning med CDI-box?Vilken uppgift har egentligen en CDI-box i tändningen? Och vad är de olika komponenternas uppgift i tändkretsen? Några av de frågor jag försöker besvara i denna artikel. Så här fungerar CDI´n/tändningen i korthet ![]() - Först blir en kondensator uppladdad i CDI´n (spänning från magnetspolen när du kickar eller kör på elstarten - blåa "vågen" i bild ovan). - Sedan väntar CDI´n på signal från pickupen (signalen "triggas" från svänghjulet - När signalen kommit från pickupen väntar CDI´n en förprogrammerad tid innan kondensatorn laddar ur en spänning till tändspolen. - Tändspolen omvandlar inkommande spänning (400-600 Volt) till en spänning på normalt ca 15000 Volt - tändspolen blinkar till rött i bilden ovan. - Tändstiftet omvandlar inkommande spänning från tändspolen till en gnista Länk: Wikipedia - CDI tändning _____________________________________________________ Översikt kablage CDI ![]() Bild 1 - Närbild på hur kablar är inkopplade på CDI med enkelkontakt Kabel 1 röd/vit alt. blå/gul går till PICKUPEN "Strippat elsystem" Bilden ovan är kopplingsschemat till en Baotian men de flesta moppar är kopplade likadant. Elsystemet på bilden är det enda som behövs i el-väg för att starta och köra din moppe ett så kallat "strippat elsystem" ![]() Ostrypt CDI från Naraku - Med inbyggd tändpunktsjustering OBS! Justerar du alltför tidig tändpunkt riskerar du att få skador på kolven Av HasSse666
|
