Dåligt helljus? – Installera ett extraljus!

Är du trött på att du knappt ser vägen framför dig när du är ute och kör när det är mörkt? Ett extra lyse som kompletterar ditt helljus är den perfekta lösningen!

ljus1_343

I den här guiden ska jag förklara och visa ett bra sätt att få lite bättre ljus på mopeden för en billig peng.

Lista med saker som behövs:
• Plåtbitar, två plattor på ca: 60x60x2 mm/st + 3 längder plåt på ca 60x25x2mm för uppfästning (beror på hur man ska ha lampan)
• Skruv, brickor, mutter (jag körde med 4st M5x20-25mm + 1 M6x20-25mm)
• Passande verktyg till skruvarna (2st 8mm nycklar och 2st 10mm nycklar)
• Halogenspotlight 12V, 20-35W (Jag rekommenderar 35W då det blir lite klent med 20W, men tänk på att generatorn inte orkar driva hur starka lampor som hälst)
• Limpistol eller silikon
• Kabel
• ”Sockerbitar” + Ev. Förgreningsklämmor
• Ev. Strömbrytare
• Övriga el-verktyg och tillbehör så som kabelskor, avbitartång, kabelskalare (går lika bra med kniv eller avbitartång)
• Diverse andra verktyg som skruvmejslar.
• Borr och borrmaskin
• Plåtsax, sticksåg eller bågfil.

1. Vi börjar med att ta fram halogenspotlighten och packa upp den. Lägg den ner med glaset mot en av 60x60 mm plåtarna och rita av, se till att cirkeln blir mitt på plåten.

ljus2_298

2. Dra sedan av ca 4-5mm runt om på cirkeln för annars kan man inte hålla kvar lampan mot hållaren. Rita sedan av lika dant på andra plåten som ska sitta bakom själva glaset.

ljus3_477

3. Borra 4 hål i varje plåt ute i kanterna för det är där ni ska sätta i skrivarna för att trycka fast halogenspotten. Se till att hålen kommer rätt i förhållande till varandra.

4. Borra nu ett stort hål mitt i där ni ritade för vad halogenspotten skulle sitta så att ni kan komma in med en plåtsax eller sticksåg eller då bågfil. Och klipp/ såga upp hålen. Personligen använde jag en plåtsax.
Se till att hålen blir runda och fina, det kan vara lite småpyssel.

ljus4_513

5. Efter detta är klart tar ni ett lager (mellan 0.5-1cm tjockt) med smältlim eller silikon och lägg på kanterna runt om halogenspotten både framsida och baksida. Detta är för att plåtbitarna inte ska skava direkt på lampan. Dock är detta inget måste.

6. Nu ska vi bygga själva fästet för att fästa i ram, under framskärmen eller annan plats ni kommer på. Jag monterade min under framskärmen. Men tänk på att ni behöver en rak framskärm och inte en sådan som är böjd på vissa crossmodeller.

Detta fäste kan ni utforma lite som ni vill, men jag kan förklara mitt.

Jag rundade till en plåt i nederkant mot lampan för att den inte skulle ta i lampan. Borrade 2 hål i denna platta så de skulle passa in till de 2 översta skruvarna i hållaren och sedan ett hål ganska långt upp mitt i plattan för att kunna skruva fast den sista biten av fästet som man även då kan rotera i sidled. Den ”översta” plattan borrade jag ett hål längst upp i mitten och ett längst ner i mitten med ett borr så de skulle passa skruvarna. Bockade även övre fästet innan montering (ej med på bilderna).

Sedan monterar du ihop alla delar.

7. Nu ska vi dra fram el till extraljuset. Klipp till en lagom lång bit kabel. Både för plus (+, röd kabel) och minus (-, svart kabel). Jag använde en kabel med ytter isolering för båda kablarna och sedan har varje ledare en isolering i sig. Skala av ytterisoleringen en lagom lång bit så alla kablar når fram dit dem ska. Skala sedan plus och minus max 1 cm i båda ändar OBS! Detta behöver du inte göra om du använder förgreningsklämmor för att ta ström från hellyset och minus, men behövs mot lampan.

8. Tryck på dina förgreningsklämmor på hellysekabeln och den andra på jord/minus. Om du använder sockerbitar får du klippa dom och skala först.

ljus5_564

9. Dra sedan kabalen dit du ska sätta ditt extra ljus och där gör du på följande sätt:
Koppla på en varsin sockerbit på varje kabel. Ta fram ditt extraljus som redan är monterad i hållare och sätt fast sockerbitarna i stiften till lampan. Notera att skruvarna i sockerbitarna måste sitta ifrån varandra.

ljus6_468
Obs. på bilden är inte hållaren monterad på lampan!

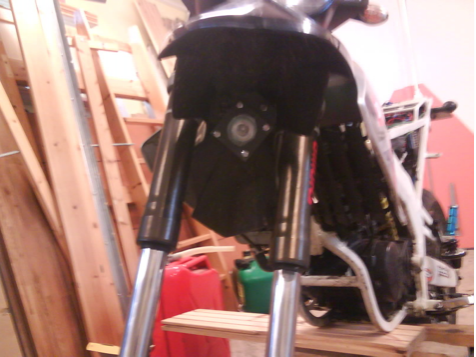

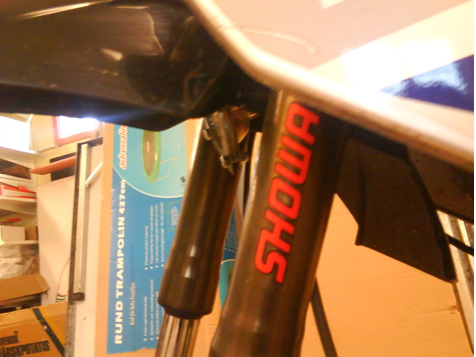

10. Skruva fast lampan där den ska sitta och woilla, färdigt!

ljus7_477

ljus8_477

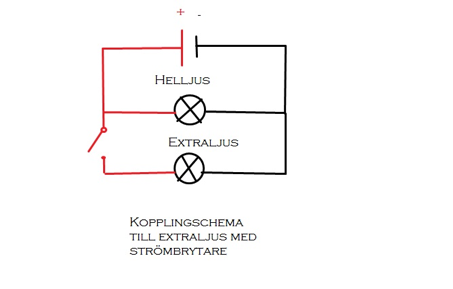

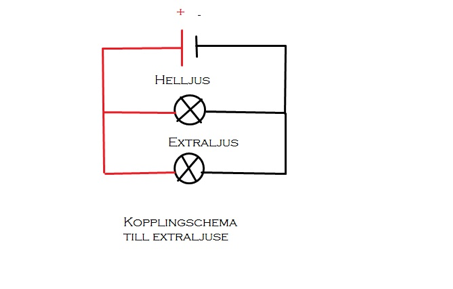

Vill man ha en strömbrytare till extraljuset så kopplas denna in på pluskabeln mot extraljuset. Se kopplingsschema nedan.

ljus9_453
ljus10_453

Kabelfärger kan skilja sig från moped till moped, denna guide är utformad efter en Derbi Senda.

Skriven av: Tullis för Twostrokerider.se
